Acier Inoxydable pour la production de vis et boulon inoxydables
Les vis en acier inoxydable conformes à la norme EN ISO 3506-1 :2009 sont identifiées par une lettre qui indique la classe d'acier et un nombre relatif au type d'acier, suivis d'un nombre à deux chiffres qui spécifie la classe de résistance (exprimée comme la dixième partie de la charge de rupture minimale).
D'autres aciers inoxydables produits par Rodacciai sont indiqués pour la production de vis d'après les normes américaines ASTM énumérées dans la section appropriée.

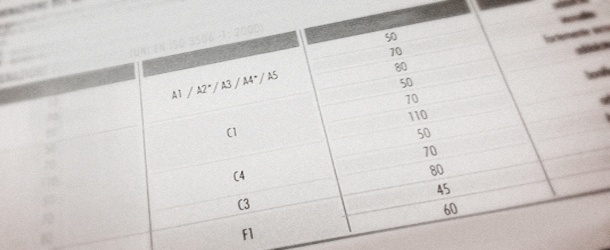

Désignation du matériel (UNI EN ISO 3506-1 2009)
| Groupe | Qualité | Classe de résistance | État |
| Austénitique | A1 A2* A3 A4* A5 | 50 | Adouci |
| 70 | Encroûté | ||
| 80 | Fortement encroûté | ||
| Martensitique | C1 | 50 | Adouci |
| 70 | Trempé et revenu | ||
| 110 | |||
| C4 | 50 | Adouci | |
| 70 | Trempé et revenu | ||
| C3 | 80 | Trempé et revenu | |
| Ferritique | F1 | 45 | Adouci |
| 60 | Encroûté |
*Les aciers inoxydables à faible teneur en carbone (C≤0,03%) peuvent être marqués d'un L (Ex. : A2L-70)
Aciers austénitiques (Groupe A)
Qualité A1 : aciers avec ajout de soufre pour les rendre particulièrement usinables suivant la technique par enlèvement de copeaux. Toutefois, cet ajout les rend plus sensibles à la corrosion.
Qualité A2 : aciers parvenant à satisfaire de nombreuses exigences, essentiellement utilisés dans les secteurs chimique et alimentaire. Ils ne résistent pas aux chlorures, et ne sont donc pas utilisés pour les milieux marins.
Qualité A3 : aciers ayant des caractéristiques analogues à ceux de la qualité A2, mais ils sont stabilisés au titane.
Qualité A4 : aciers plus résistants à la corrosion que ceux de la classe A2 grâce à la présence de molybdène, indiqué pour les milieux agressifs comme l'acide sulfurique en ébullition ou les milieux contenant des chlorures jusqu'à des niveaux donnés. Ils sont largement utilisés dans l'industrie de la cellulose, alimentaire et navale.
Qualité A5 : aciers ayant des caractéristiques analogues à ceux de la qualité A4, mais ils sont stabilisés au titane.
Aciers martensitiques (Groupe C)
Qualité C1 : aciers dépourvus d'une résistance spécifique à la corrosion ; ils sont communément utilisés dans l'assemblage des pompes, des turbines, etc.
Qualité C3 : aciers présentant une résistance à la corrosion légèrement supérieure aux aciers de la qualité C1 ; ils sont essentiellement utilisés dans l'assemblage des pompes et des vannes.
Qualité C4 : aciers similaires à ceux de la qualité C1, mais resulfurés. Le soufre favorise l'usinage suivant la technique par enlèvement des copeaux, mais il diminue la résistance à la corrosion.
Aciers ferritiques (Groupe F)
Qualité F1 : aciers utilisables dans des milieux contenant une forte teneur en chlorures à la place des aciers austénitiques A1 et A3.
Composition chimique (%) (UNI EN ISO 3506-1 2009)
| Groupe | Qualité | Analyse chimique | |||||||||
| C | Si | Mo | P | S | Cr | Mo | Ni | Cu | Ti | ||
| Austénitique | A1 | ≤0,12 | ≤1 | ≤6,5 | ≤0,2 | 0,15÷0,35 | 16÷19 | ≤0,7 | 5÷10 | 1,75÷2,25 | - |
| A2* | ≤0,1 | ≤1 | ≤2 | ≤0,05 | ≤0,03 | 15÷20 | - | 8÷19 | ≤4 | - | |
| A3 | ≤0,8 | ≤1 | ≤2 | ≤0,045 | ≤0,03 | 17÷19 | - | 9÷12 | ≤1 | ≥5xC≤0,8 | |
| A4** | ≤0,8 | ≤1 | ≤2 | ≤0,045 | ≤0,03 | 16÷18,5 | 2÷3 | 10÷15 | max 4 | - | |
| A5** | ≤0,8 | ≤1 | ≤2 | ≤0,045 | ≤0,03 | 16÷18,5 | 2÷3 | 10,5÷14 | ≤1 | ≥5xC≤0,8 | |
| Martensitique | C1** | 0,09÷0,15 | ≤1 | ≤1 | ≤0,05 | ≤0,03 | 11,5÷14 | - | ≤1 | - | - |
| C3 | 0,17÷0,25 | ≤1 | ≤1 | ≤0,04 | ≤0,03 | 16÷18 | - | 1,5÷2,5 | - | - | |
| C4** | 0,08÷0,15 | ≤1 | ≤1,5 | ≤0,06 | 0,15÷0,35 | 12÷14 | - | ≤1 | - | - | |
| Ferritique | F1*** | 0,12 | ≤1 | ≤1 | ≤0,04 | ≤0,03 | 15÷18 | - | ≤1 | - | - |
*Si la teneur en chrome est inférieure à 7%, le teneur minimale en nickel doit être de 12%
**Le fabricant peut décider d'augmenter la teneur en carbone lorsqu'il est nécessaire d'obtenir les caractéristiques mécaniques spécifiques pour les diamètres supérieurs, mais elle ne peut en aucun cas dépasser 0,12% pour les aciers austénitiques
***Le molybdène peut être présent si le fabricant le décide
Caractéristiques mécaniques - groupe austénitique
| Groupe | Qualité | Classe de résistance | Gamme des filetages | Rm1 min (MPa) | Rp0,21 min(MPa) | A2 min (mm) |
| Austénitique | A1, A2, A3, A4, A5 | 50 | ≤M39 | 500 | 210 | 0,6d |
| 70 | ≤M243 | 700 | 450 | 0,4d | ||
| 80 | ≤M243 | 800 | 600 | 0,3d |
Caractéristiques mécaniques des groupes martensitique et ferritique
| Groupe | Qualité | Classe de résistance | Rm1 min (MPa) | Rp0,21 min (MPa) | A2 min (mm) | Dureté | ||
| HB | HRC | HV | ||||||
| Martensitique | C1 | 50 | 500 | 250 | 0,2d | 147÷209 | - | 155÷220 |
| 70 | 700 | 410 | 0,2d | 209÷314 | 20÷34 | 220÷330 | ||
| 1104 | 1100 | 820 | 0,2d | - | 36÷45 | 350÷440 | ||
| C3 | 80 | 800 | 640 | 0,2d | 228÷323 | 21÷35 | 240÷340 | |
| C4 | 50 | 500 | 250 | 0,2d | 147÷209 | - | 155÷220 | |
| 70 | 700 | 410 | 0,2d | 209÷314 | 20÷34 | 220÷330 | ||
| Ferritique | F15 | 45 | 450 | 250 | 0,2d | 128÷209 | - | 135÷220 |
| 60 | 600 | 410 | 0,2d | 171÷271 | - | 180÷285 | ||
1La charge conventionnelle de rupture Rm est calculée sur la base de la section résistante.
2 À déterminer sur la base de la longueur réelle de la vis et non sur la base de l'échantillon préparé pour l'essai : "d" est le diamètre nominal du filetage.
3 Pour les éléments de liaison ayant un filetage d'un diamètre d>24 mm, les caractéristiques mécaniques doivent être établies entre le client et le fabricant et marquées avec la qualité et la classe de résistance conformément à ce document.
4 Trempé et revenu à une température minimale de revenu de 275°C.
5 Diamètre nominal d≤24mm.
